PERALATAN YANG DI GUNAKAN DI DALAM MEMBUBUT BENDA KERJA

Ada sebagian perusahaan besar yang mempunyai peralatan kerja berupa mesin bubut, walaupun perusahaan atau pabrik industri tersebut bukan merupakan sebuah perusahaan perbengkelan perkakas.

Mengapa Pabrik Industri tersebut membutuhkan mesin bubut..?

Pabrik industri yang berskala besar yang notabene mempunyai permesinan produksi yang banyak dan besar pula, pasti membutuhkan mesin bubut.

Karena mesin bubut ini mempunyai peran yang sangat penting di dalam pergerakan aktifitas pabrik industri itu sendiri khususnya di bidang perbaikan mesin - mesin produksi yang mengalami kerusakan.

Berikut adalah beberapa contoh kegunaan mesin bubut bagi sebuah pabrik industri produksi yaitu

• Untuk menunjang adanya improvement atau peningkatan kualitas pada mesin produksi.
• Untuk memperbaiki part - part atau komponen mesin produksi yang mengalami kerusakan atau abnormal.
• Sebagai alat bantu untuk development atau pengembangan mesin produksi.
• Sebagai alat bantu kerja Teknisi di dalam melakukan trouble shooting, sehingga loss time trouble bisa di reduce.

Sedangkan peralatan atau perlengkapan tool kit yang di butuhkan pada saat kita mengoperasikan mesin bubut adalah sebagai berikut :

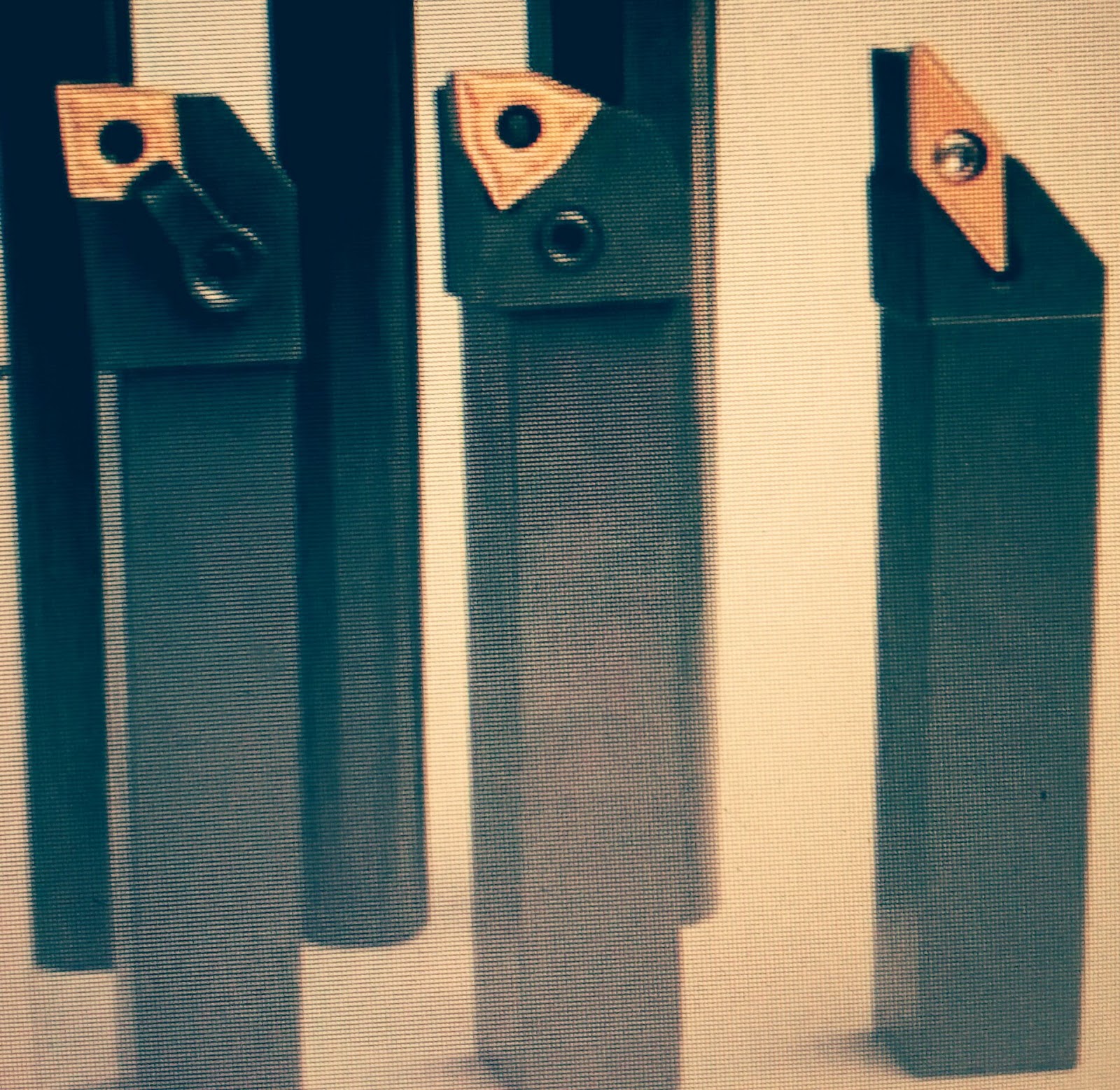

1) PAHAT BUBUT.

Pahat bubut merupakan salah satu alat pokok di dalam melakukan pekerjaan membubut untuk memotong, mengikis, dan membentuk benda kerja.

Sedangkan macam jenis pahat bubut sangat bervariasi dan mempunyai fungsi dan cara kerja yang berbeda - beda.

Berikut adalah beberapa contoh macam bentuk pahat bubut yang di gunakan oleh operator mesin bubut antara lain yaitu :

a) Pahat Rata Luar.

Pahat Rata luar ini di gunakan untuk mengerjakan benda kerja seperti sebagai berikut :

• Membubut rata permukaan benda kerja secara kanan kiri berdasarkan gerakan eretan atau membubut diameter luar dari benda kerja.
• Membubut rata benda kerja secara maju mundur berdasarkan gerakan eretan atau membubut permukaan ujung benda kerja.
• Untuk membuat radius diameter luar pada ujung sudut benda kerja.
• Bisa di gunakan untuk membuat radius diameter dalam pada ujung sudut benda kerja.

Mata pahat rata ini juga bervariasi tergantung kebutuhan masing - masing, ada yang berbentuk segi tiga sama sisi, berbentuk segi empat, berbentuk diamond.

b) Pahat Dalam.

Pahat dalam mempunyai kegunaan untuk mengerjakan benda kerja seperti sebagai berikut :

• Meratakan atau mengikis benda kerja bagian diameter dalam dengan tujan untuk memperbesar diameter dalam.
• Bisa di gunakan untuk membuat radius diameter luar pada ujung sudut benda kerja.

c) Pahat Potong atau Pahat Alur Luar.

Pahat potong mempunyai fungsi untuk mengerjakan benda kerja sebagai berikut :

• Untuk memotong bagian benda kerja sesuai ukuran kebutuhan.
• Bisa untuk meratakan permukaan benda kerja dengan area bidang ke kanan dan ke kiri berdasarkan gerakan eretan.
• Bisa untuk membuat radius diamater luar pada ujung sudut benda kerja.
• Untuk membuat alur luar benda kerja ( alur berfungsi sebagai dudukan snap ring )

d) Pahat Alur Dalam.

Pahat Alur Dalam di gunakan untuk :

• Membuat Alur dalam di benda kerja.

e) Pahat Ulir.

Pahat Ulir di gunakan untuk mengerjakan benda kerja seperti sebagai berikut :

• Untuk membuat ulir Luar pada benda kerja seperti ulir baut.
• Untuk membuat ulir dalam pada benda kerja seperti ulir Nut.

2) ALAT UKUR.

Alat ukur mempunyai fungsi sebagai alat untuk mengetahui ukuran pada benda kerja yang akan kita kerjakan.

Sedangkan macam - macam alat ukur yang di gunakan oleh operator mesin bubut pada pekerjaan membubut adalah sebagai berikut :

a) Kaliper atau Jangka Sorong atau Skitmat.

Kaliper merupakan alat ukur yang di gunakan oleh Teknisi atau operator mesin bubut yang mempunyai fungsi sebagai berikut :

• Untuk mengukur diameter luar dari benda kerja.
• Untuk mengukur diameter dalam pada benda kerja.
• Untuk mengukur kedalaman atau ketinggian dari benda kerja.

Kaliper mempunyai dua jenis model yaitu kaliper manual dan kaliper digital.

b) Micrometer Luar.

Micrometer Luar mempunyai fungsi sebagai berikut :

• Untuk mengukur diameter luar dari benda kerja.

c) Micrometer Dalam.

Micrometer Dalam di gunakan oleh operator mesin bubut sebagai :

• Untuk mengukur diameter dalam dari benda kerja.

d) Meteran.

Meteran merupakan salah satu alat ukur yang di gunakan oleh operator mesin bubut sebagai :

• Alat ukur untuk mengukur panjang benda kerja.
• Alat ukur untuk mengukur ketebalan benda kerja.
• Alat ukur untuk mengukur kedalaman benda kerja.
• Alat ukur untuk mengukur ketinggian benda kerja.

e) Dial Gauge.

Dial gauge di gunakan sebagai alat ukur oleh operator mesin bubut karena mempunyai fungsi sebagai berikut :

• Untuk mengecheck kondisi leveling benda kerja apakah oleng atau tidak.
• Sebagai alat ukur untuk allighment benda kerja sebelum di bubut.

3) CENTRE DRILL.

Centre drill merupakan salah satu peralatan yang sangat di butuhkan oleh operator mesin bubut karena mempunyai fungsi sebagai berikut :

• Untuk membuat lubang centre awal pada ujung benda kerja sebelum melakukan pembubutan.
• Untuk membuat lubang centre pada benda kerja sebagai dudukan cekam chuck centre.
• Untuk membuat lubang awal pada ujung benda kerja sebelum di lakukan pengeboran benda kerja dengan mesin bubut.

Lubang centre pada benda kerja biasanya di gunakan pada benda kerja yang panjang, dan lubang centre ini di maksudkan sebagai dudukan chuck centre sehingga pembubutan benda kerja lebih mudah dan tidak membahayakan.

4) CHUCK BOR.

Chuck Bor sering di gunakan oleh operator mesin bubut karena mempunyai fungsi sebagai :

• Untuk mencekam mata bor pada saat operator mesin bubut melakukan job membuat lubang pada benda kerja.
• Untuk mencekam centre drill pada saat operator mesin bubut membuat lubang centre di benda kerja.

Di dalam menggunakan chuck mata bor ini biasanya di lengkapi dengan tool kit berupa kunci chuck mata bor yang berfungsi untuk mengendorkan dan mengencangkan chuck mata bor pada saat setting mata bor.

Di dalam penggunaan chuck bor ini, secara otomatis operator juga memerlukan mata bor yang berfungsi sebagai :

• Untuk membuat lubang pada benda kerja sesuai diameter kebutuhan.

5) HOIST.

Hoist merupakan salah satu peralatan penting  yang di gunakan oleh operator mesin bubut karena mempunyai fungsi :

• Untuk membantu mengangkat benda kerja yang berat dan besar.
• Untuk membantu operator mesin bubut pada saat melakukan setting benda kerja di mesin bubut.

Melihat kegunaan pokok mesin bubut tersebut di pabrik industri, ini tidak menutup kemungkinan bahwa pabrik industri tersebut juga membutuhkan mesin - mesin perkakas lainnya seperti mesin milling, mesin sloter, mesin las, mesin band saw, mesin grinding, dan lain - lainnya sebagai alat bantu kerja.

Dengan banyaknya mesin perkakas tersebut di sebuah pabrik industri, sangat di butuhkan area atau tempat khusus sebagai centraling mesin - mesin tersebut dengan nama Work Shop.

Selain area work shop, juga di perlukan struktur khusus untuk memanagement sebagai Person In Charge untuk mengelola work shop tersebut yaitu Teknisi khusus Work Shop.

Demikian sedikit ulasan tentang peralatan yang di gunakan di dalam membubut benda kerja.
